三槽式冷热冲击试验箱结构特点与精密电子试样应用场景解读

冷热冲击试验是评估电子产品耐受急剧温差变化、暴露封装与焊接潜在缺陷的核心可靠性手段。在各类冷热冲击设备中，三槽式冷热冲击试验箱凭借样品静置测试的独特结构，在精密电子元器件验证领域获得较多应用，很多测试工程师会关注其腔体结构设计，以及该结构对测试数据带来的影响。

一、三槽式冷热冲击试验箱核心结构特点

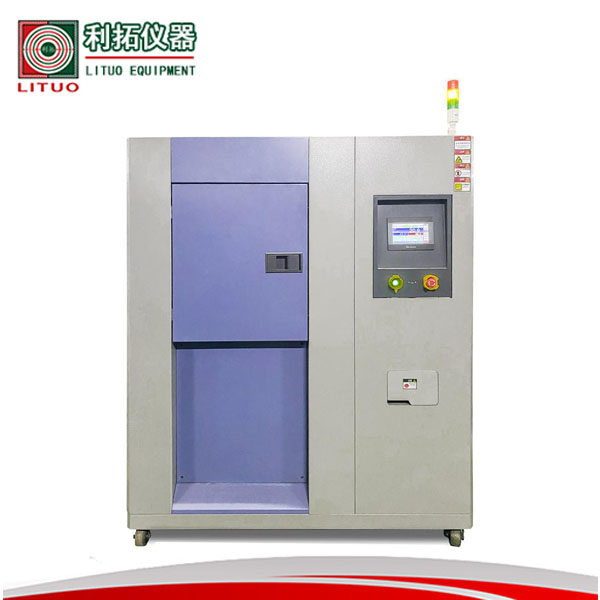

三槽式冷热冲击试验箱设置高温蓄热腔、低温蓄冷腔、独立测试腔三区腔体，区别于两箱吊篮式依靠样品移动完成冲击的方案。测试样品固定放置于中间测试腔内，全程不产生位移，依靠气动风门快速切换冷热气流，完成高温冲击、低温冲击，还可设置常温过渡阶段。

高温腔与低温腔持续提前蓄温蓄冷，气流切换速度快，温场均匀性稳定。因为试样无机械移动，不会引入吊篮升降带来的振动干扰，施加在样品上的应力仅来自温度热胀冷缩，测试失效模式更纯粹，数据重复性更好。设备预留外接接线通道，支持样品在通电状态下开展连续冲击循环，适配动态工况验证需求。整套风道与密封结构对加工精度要求较高，风门密封、制冷回路、送风系统的工艺水平直接决定长期运行稳定性。

二、精密电子试样对应的典型应用场景

该设备非常适合对振动敏感、不能受机械扰动的精密电子试样测试。半导体封装芯片、PCB 电路板、BGA 焊点、MEMS 传感器、车载电控模组、新能源 BMS 电路板、光通信组件，都常选用三槽机型开展冷热冲击验证。

在车规与半导体认证测试中，常需要遵循 AEC-Q100、JESD22-A104、GB/T 2423.22 等标准，三段式温度冲击流程可借助三槽结构实现，用来筛查虚焊、封装分层、引线开裂、电学参数漂移等隐患，广泛用于研发阶段可靠性评估、样品定型与第三方实验室检测。

三、设备制造与技术支撑能力

复杂的三区风道设计，对设备研发、结构加工、温控调校能力提出较高要求。东莞市利拓检测仪器有限公司深耕环境可靠性检测设备多年，为国家高新技术企业，拥有多项技术专利与软件著作权，通过 ISO9001 质量管理体系认证，建有独立研发实验室，具备标准机型生产与非标方案适配能力。

企业自主完成设备结构设计、控制系统开发，其三槽式冷热冲击试验箱搭载完善的安全保护机制，控制系统程序逻辑严谨，兼顾运行能耗与降噪表现，长期循环测试工况下温场稳定性表现稳定，可为科研院所、第三方检测机构、电子制造企业提供环境试验设备技术支撑。

FAQ

Q1：三槽式冷热冲击试验箱的常温过渡功能有什么实际意义？

A：部分车规、半导体标准要求高温、常温、低温三段式冲击流程，三槽三区天然支持该流程，可模拟产品在高低温之间经过室温环境的真实工况。

Q2：带电测试时，三槽机型接线位置会不会影响腔体内温场？

A：设备预留专用接线孔，在合理布线前提下，对内部温场干扰较小，满足大部分精密电子动态通电测试需求，测试前可根据试样规格评估接线方案。

Q3：三槽式冷热冲击试验箱长期使用，需要重点维护哪些部件？

A：日常维护重点关注气动风门密封件、冷凝器散热组件，定期进行温场校准，及时清理风道内积尘，减少漏风问题，保障气流切换效率。
