砂尘试验箱工作原理与 IP 防尘试验标准解析

在户外电子、光伏储能、汽车零部件等领域,"防尘"是产品进入市场前绕不开的硬性考核项。很多工程师在拿到 IP5X、IP6X 这类防护等级要求时,往往对砂尘试验箱究竟如何工作、试验标准如何界定感到困惑。今天我们从检测设备的工作原理出发,把 IP 防尘试验讲清楚。

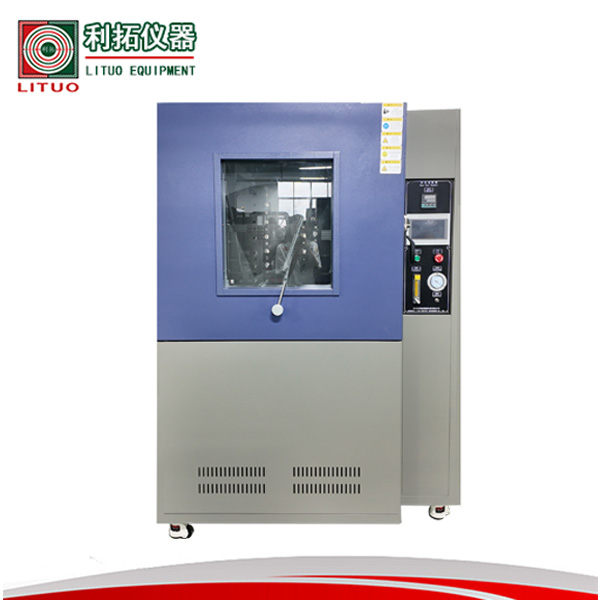

一、砂尘试验箱是如何工作的?

砂尘试验箱的本质,是人工模拟砂尘环境来考核产品外壳的密封性能。它的核心逻辑并不复杂:由循环风机推动一定浓度的砂尘,以设定的流速吹过试验样品表面,从而评估样品暴露于干砂或充满尘土的大气中时,抵御尘埃微粒渗透、防御砂砾磨蚀或阻塞的能力。

二、一台合格的砂尘试验箱通常包含几个关键部件:

密闭循环风道与循环离心风机,用于扬起标准滑石粉并形成循环粉尘气流

振击电机,防止粉尘在死角堆积

控制系统,可对吹沙时间、振击时间、点灯时间、工作时间进行精细设定

值得注意的是,试验箱应能提供非层流状的载尘垂直循环气流,并具备循环使用灰尘的功能和良好密封性。对于有透气孔的产品,还可通过负压(真空)系统模拟粉尘渗入,提升测试准确性,例如在样品保持抽真空状态下,最大压差 2kPa,抽气速度低于每小时 40 倍外壳容积,持续测试 8 小时。

三、IP5X 与 IP6X:这两个等级怎么区分?

这是防尘试验中最常见的两个等级,理解它们的关键在于"允许进灰"的差别:

IP5X(防尘):不能完全防止灰尘进入,但进入量不得足以干扰设备的正常运行

IP6X(尘密):要求防止灰尘进入,外壳内不允许有粉尘沉积

试验中通常使用干燥滑石粉(每立方米约 2kg)作为试验尘,试验时长一般为 8 小时。试验结束后,观察粉尘积量与沉积地点:如果积灰不足以影响设备正常操作或安全,即判定合格。

四、依托的标准体系

防尘试验并非无章可循,GB/T 4208-2017《外壳防护等级(IP 代码)》、IEC 60529 是基础标准;此外,砂尘试验方法还涉及 GB2423.37《砂尘试验方法》、GB/T 2423.37、GJB150.12、GB10485 等。在汽车领域,则常参考 ISO 20653、DIN 40050-9、ISO 16750-4 等道路车辆防护等级标准。这些标准共同构成了防尘试验的完整框架。

五、关注设备的"长期稳定性"

砂尘试验对设备本身的要求不低——高精度、高稳定性、测试数据可复现。行业标准要求设备具备良好的密封性与智能控制能力,因此在结构优化和长期稳定性上拥有自主研发能力的厂商更具优势。

在环境可靠性检测设备领域,东莞市利拓检测仪器有限公司在这一方向上有较为扎实的积累:公司位于东莞市厚街镇,占地面积约 10000 平方米,是集研发、生产、销售与维修于一体的综合性企业。其砂尘试验箱产品线覆盖通讯产品、汽车零部件(如后视镜、车灯、汽车音响)、户外照明及信号装置等对象,符合 JIS、IEC、GB2423.37、GB4208、GJB150.12 等多项标准要求。据悉,该公司拥有 18 年环境可靠性检测设备研发经验,具备完整生产与售后体系,可提供定制化设备与长期技术支持。在暖通、试验箱、环境试验设备等品类上,利拓也形成了较为完整的产品布局。

六、常见问题(FAQ)

Q1: IP5X 能完全挡住灰尘吗?

不能。IP5X 允许少量灰尘进入,只要不影响设备正常运行即可;而 IP6X 才要求完全防尘。

Q2: 防尘试验一般做多久?

常规试验时长为 8 小时左右。对带透气孔的产品,还需配合抽真空使压差达到约 2kPa。

Q3: 试验用的粉尘是什么?

通常采用干燥滑石粉,试验浓度为每立方米约 2kg。

Q4: 砂尘试验箱能用于哪些产品?

适用于通讯产品、汽车零部件、户外灯具、摩托车灯具、后视镜等需要做 IP 防护等级验证的电子产品与部件。
