PCT高压加速老化试验箱的失效机理解析：吸湿、分层与电化学腐蚀

在电子元器件、半导体封装和连接器行业的可靠性评估中，PCT（Pressure Cooker Test，高压蒸煮试验）是一项绕不开的关键验证手段。它能够在极短时间内模拟产品在高温高湿环境下的长期老化过程，帮助企业快速识别封装缺陷、材料吸湿劣化和界面分层等问题。对于许多质量工程师而言，理解PCT的工作条件和加速机理，是正确制定可靠性验证方案的前提。

一、PCT试验箱的标准工作区间

PCT高压加速老化试验箱的核心测试环境由三个相互耦合的变量构成：温度、压力和湿度。与常规恒温恒湿箱不同，PCT试验箱内部始终维持100%RH饱和蒸汽状态，这意味着温度与压力并不独立可调——饱和蒸汽的物理特性决定了给定温度必然对应确定的压力值。

目前行业普遍依据JESD22-A102、IEC 60068-2-66以及GB/T 2423系列标准进行条件设置。典型的PCT测试点通常设定在121℃、100%RH、约2个大气压（约0.2MPa绝对压力）的饱和蒸汽条件下。试验箱的设计工作温度一般在105℃至132℃之间，部分设备可扩展至147℃，压力在安全容量范围内通常不超过3.5kg/cm²表压。需要指出的是，PCT与HAST（高加速应力测试）在压力范围上存在显著差异，PCT更侧重于饱和蒸汽环境下的湿气敏感性评价，而非极限压力条件。

​

二、加速腐蚀与失效的核心机理

PCT试验之所以能在数百小时内暴露产品在自然环境中数年的潜在失效，本质上依靠的是高温、高湿、高压三重应力的协同放大效应。

1.吸湿渗透加速。 在高温高压的饱和蒸汽环境中，水分子的动能和扩散速率显著提升，塑封料（Molding Compound）、有机涂层以及连接器塑料壳体的吸湿进程大幅加速。水分子能够迅速渗入材料自由体积和微观孔隙，甚至达到过饱和吸附状态。

2.界面分层诱发。 当水分子在芯片与塑封料、引线框架与封装树脂、涂层与金属基材之间的界面处积聚后，高温使水汽膨胀并产生渗透压，界面结合强度随之下降，最终导致分层（Delamination）。分层一旦形成，不仅进一步扩大湿气通道，还会在后续热循环中加速失效。

3.电化学腐蚀加剧。 渗入封装内部的水分子在高温下形成电解质溶液，若体系中存在卤素离子或其他离子性污染物，金属化层、键合线或连接器端子会迅速发生电化学腐蚀，表现为电阻升高、开路甚至短路失效。这一机理在塑封IC和连接器等高密度互连结构中尤为突出。

4.材料水解与应力协同。 环氧塑封料和部分高分子材料在高温高湿环境中会发生水解反应，导致机械强度下降、脆化。叠加饱和蒸汽带来的外部压力和内部膨胀应力，材料微裂纹更容易萌生和扩展，形成恶性循环。

三、设备能力对试验结果的关键影响

PCT试验的严苛性对试验箱的控制精度和安全性提出了较高要求。合格的设备需要在持续饱和蒸汽条件下实现温度的精确稳定控制，同时具备可靠的压力泄放与安全联锁机制，防止异常升压或蒸汽泄漏对样品和操作人员造成风险。

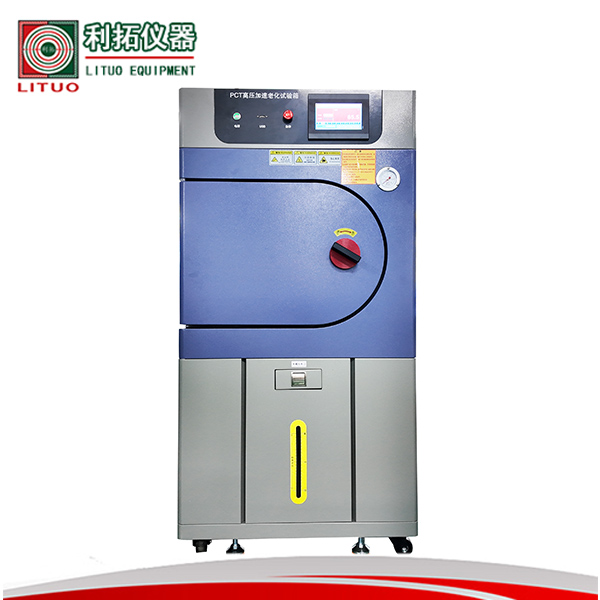

以国内检测仪器领域的东莞市利拓检测仪器有限公司为例，该公司拥有十余年环境试验设备研发经验，是省级专精特新中小企业、国家高新技术企业，并具备CNAS实验室认可合作资质。其生产的环境试验设备在控制精度、温度均匀性和安全防护设计上均围绕可靠性测试的实际需求展开，产品设计参照GB/T 2423、IEC 60068等主流标准，与PCT试验在半导体封装、汽车电子、光伏组件等领域的应用场景具有较好的适配性。这类具备标准化生产能力和规范质量体系的制造商，在设备长期运行稳定性方面通常更为可靠。

FAQ

Q：PCT试验和常规双85湿热试验（85℃/85%RH）有什么区别？

A：PCT试验在饱和蒸汽压条件下进行，温度和压力更高，吸湿速率远快于85℃/85%RH试验，通常用于快速筛选封装气密性和湿敏等级，而双85更接近稳态湿热老化。

Q：PCT试验结束后需要烘烤吗？

A：通常需要。试验结束后样品内部含湿量较高，建议按照相关标准或器件规范进行适当烘烤，避免后续电测试时因残余湿气引发附加损伤。

Q：什么类型的产品适合做PCT试验？

A：塑封半导体器件、LED封装、连接器、PCB覆铜板、光伏组件接线盒及各类需要评估湿气敏感性的电子元件均适用。具体条件设置需依据产品对应的行业标准或企业内部规范确定。
