防水等级淋雨试验箱技术参数详解

　　淋雨试验箱是用于验证电子设备、汽车零部件、户外照明及军工产品对外部淋雨环境抵抗能力的专用测试设备。该设备依据国际电工委员会IEC 60529标准设计，可模拟从轻微滴水到强烈喷水的各种降雨条件，帮助制造商精准评估产品的密封防护性能。
一、核心结构参数

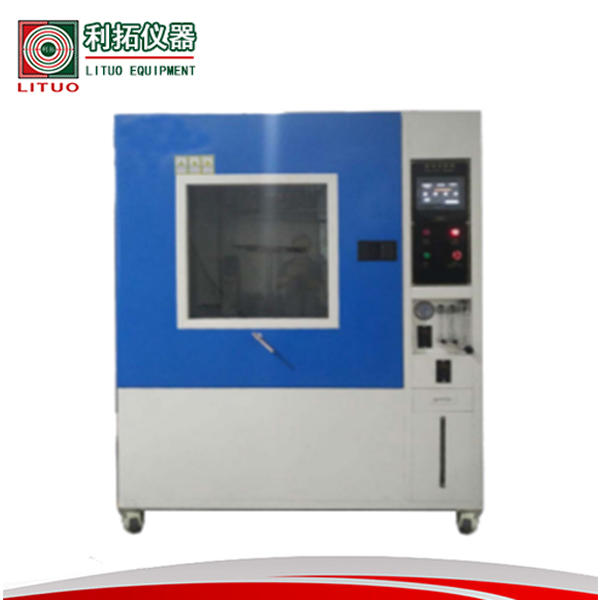

淋雨试验箱通常采用304不锈钢内胆与冷轧钢板外壳，箱门配置大面积钢化玻璃观察窗及雨刮器，便于实时监测试验过程。标准型号的内箱尺寸常见为800×800×800毫米至1200×1200×1200毫米，也可根据被测样品尺寸定制。样品转台直径400至800毫米，承重范围20至50公斤，转速可在每分钟1至5转之间无级调节。

二、降雨与喷水系统参数
针对不同防水等级，试验箱配备多种喷水装置：
1.IPX1/2垂直滴水试验：滴水板面积约600×600毫米，滴水量控制范围为每分钟1至5毫米，滴头间距20毫米×20毫米
2.IPX3/4摆管淋雨试验：摆管半径常见为200至1200毫米，喷水孔径0.4毫米，孔间距50毫米。摆管角度IPX3为±60°摆动，IPX4可达±180°。水流量根据摆管半径计算，每孔约0.07升/分钟
3.IPX5/6喷水试验：采用内径6.3毫米（IPX5）和12.5毫米（IPX6）的喷嘴，水流量分别为12.5升/分钟和100升/分钟，喷水距离2.5至3米
三、供水与控制系统
设备配置不锈钢多级离心泵及变频调速装置，流量控制精度可达设定值的±5%。储水箱容积约100至300升，配备自动水位控制和加热功能，水温可控制在室温至60℃±5℃范围内。触摸屏控制器可实现试验参数编程、实时监控及数据导出，满足24小时连续运行要求。
综上所述，防水等级淋雨试验箱通过精密的喷水装置和智能控制系统，为各类产品的防护性能验证提供了可靠的技术手段。
